Midea VC Max Top-Discharge Alleen-Koel VRF-systeem
Eenvoud in Commerciële Koeling Herdefinieerd
Speciaal ontworpen voor middelgrote gebouwen die prestaties zonder complexiteit vereisen. Wanneer de eisen van een gebouw uitsluitend gericht zijn op koeling, is betalen voor warmtepompcapaciteit inefficiënt. De VC Max-serie (8-30 PK enkele module, 32-90 PK multi-module combinatie) elimineert deze inefficiëntie volledig.
Door de omkeerkleppen en warmteterugwinningsleidingen uit het ontwerp te verwijderen, vermindert het systeem het totale aantal componenten, verkort het serviceprocedures en verlaagt het de initiële investering – dit alles met behoud van de intelligente besturingen die het V8-platform definiëren.
In de kern bevindt zich META 2.0, een drievoudig variabel algoritme dat continu de koelmiddeldistributie, thermische instelpunten en ventilatorsnelheden balanceert – wat resulteert in een jaarlijkse energieverbetering van meer dan 28% vergeleken met traditionele besturingsstrategieën.
Twee voedingsconfiguraties dekken wereldwijde elektrificatiestandaarden: Standaard Versie (380-415V/50(60)Hz) voor internationale markten, en Latijns-Amerika Versie (220V/60Hz) afgestemd op regionale netwerkspecificaties – beide worden direct aangesloten op de netvoeding van de locatie zonder externe step-down transformatoren.
De koelprestaties blijven stabiel over een omgevingstemperatuur van -15°C tot 55°C – de breedste koelbereik in zijn klasse – ondersteund door compatibiliteit met 12 indoor unit-vormfactoren en meer dan 100 modelvarianten.
Kerntechnologie Hoogtepunten
HyperLink 2.000m: Universele Topologie Communicatie
Een interne communicatiebus-IC maakt daisy chain, boom-, ster- en ringnetwerkarchitecturen mogelijk – ver voorbij de beperking van alleen daisy chain van conventionele systemen. Gepatenteerde golfvormregeneratie levert uitzonderlijke ruisonderdrukking, waardoor de gegevensintegriteit behouden blijft in elektrisch lawaaierige gebieden. In combinatie met maximale leidinglengtes van 1.100 m en een maximaal hoogteverschil van 110 m bereikt het netwerk elke hoek van middelgrote commerciële gebouwen.
ShieldBox IP55: Totale Behuizingsstrategie
Een hermetisch afgesloten elektrische ruimte houdt elke printplaat geïsoleerd van omgevingsgevaren – vocht, zout in de lucht, fijn stof, hevige regen en insectenindringing worden allemaal geweerd aan de behuizingsgrens. Met koelmiddel gekoelde microkanaal-koellichamen houden de halfgeleidertemperatuur binnen het optimale bereik, zelfs wanneer de buitentemperatuur boven de 50°C komt. Deze beschermingsfilosofie heeft zijn waarde bewezen in woestijninstallaties, tropische kustlocaties en zware industriële zones.
META 2.0 Drievoudige Variabele Logica + 60-Staps Energieplanning
Het besturingsalgoritme voert drie optimalisatielussen tegelijkertijd uit – koelmiddelstroom, toevoertemperatuur en luchtvolume van de ventilator – wat de efficiëntie van het hele gebouw jaarlijks met 28% of meer verhoogt. Zestig incrementele capaciteitsstappen (40-100%, instelbaar in stappen van 1%) stemmen de output af op de realtime vraag, terwijl de inschakelstroom onder de drempelwaarden van de stroomonderbreker blijft. Het stand-by verbruik daalt tot slechts 3,5 W, waardoor energieverspilling buiten kantooruren wordt verminderd.
55°C Extreme Koeling + Volledige DC Architectuur
Continue nominale koeling van -15°C tot 55°C buitentemperatuur – wat de T3-benchmark van 52°C overtreft, die de meeste concurrenten als hun bovengrens beschouwen. Elk roterend element – compressor, buitenventilatoren, binnenventilatoren – maakt gebruik van borstelloze DC-motoren met oneindige snelheidsmodulatie, die de belasting exact matchen en niets verspillen. Binnenunits werken op een volledig DC-platform, waarbij tot 20% minder elektrische energie wordt omgezet dan vergelijkbare AC-motoren.
SuperSense 17-Punts Monitoring + Virtuele Sensor Fallback
Zeventien gedistribueerde meetpunten volgen druk, temperatuur, koelmiddelsnelheid en compressorbedrijfskenmerken over het gehele circuit. Mocht een fysieke sensor falen, dan schat het virtuele sensor-algoritme de ontbrekende parameter uit gecorreleerde gegevens, waardoor de ononderbroken werking behouden blijft. In combinatie met hardware-redundantie op vier niveaus – systeem, compressor, ventilator motor en sensoren – biedt VC Max de uptime-garantie die commerciële gebruikers verwachten.

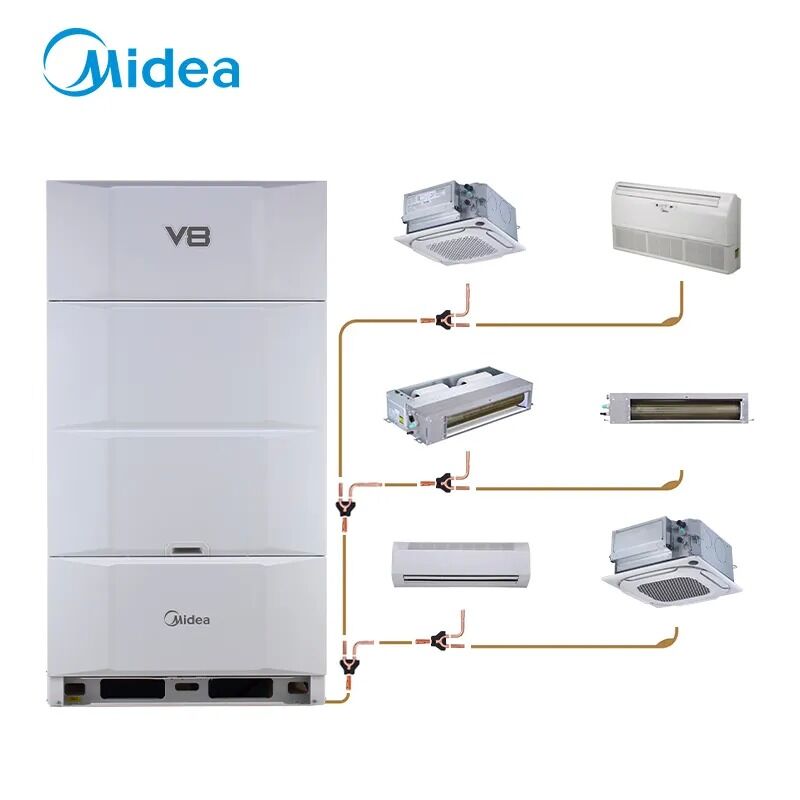

12 Indoor Unit Categorieën, 100+ Configuratie
Geen enkel ander model in de V8-familie evenaart de breedte van de compatibiliteit van VC Max met binnenapparatuur – 12 vormfactoren, waaronder plafondcassettes, kanaalunits, wandmodellen, vloermodellen en combinatietypes. Ontwerpers kunnen het exacte unit-type voor elke ruimte specificeren: lobby's met hoge plafonds, compacte serverruimtes, open kantoren, hotelgangen, klaslokalen en winkelruimtes. Eén buitenunitplatform voldoet aan een heel gebouw – wat de inkoop en het onderhoud stroomlijnt.
Dubbele Spanningsplatforms voor Wereldwijde Elektrificatie
Standaard Versie accepteert 380-415V driefasige 50(60)Hz voeding – voor Europa, het Midden-Oosten, Afrika en het grootste deel van Azië. Latijns-Amerika Versie accepteert 220V driefasige 60Hz – ontworpen voor de specifieke stroomdistributie-infrastructuur van de regio. In beide gevallen is geen externe transformator nodig, waardoor een kostenpost en een potentieel storingspunt worden geëlimineerd.
Alleen-Koel Architectuur met Volledige Intelligentie
Het elimineren van de warmtepompsyclus verwijdert mechanische complexiteit – minder kleppen, minder leidingverbindingen, minder potentiële lekpaden – terwijl alle digitale voordelen van het V8-ecosysteem behouden blijven. Zone-voor-zone temperatuurregeling, META 2.0 efficiëntieoptimalisatie, BMS-connectiviteit via Modbus en BACnet, en Gold Fin condensorbescherming blijven standaard. Voor faciliteiten die uitsluitend koeling vereisen, levert VC Max maximale waarde per geïnvesteerde euro.
Toepassingsscenario's & Regionale Implementatie
VC Max wordt wereldwijd ingezet voor VRF-kantoorgebouwen, VRF-hoteloplossingen, VRF-schoolsystemen, VRF-ziekenhuissystemen en winkel-/commerciële ontwikkelingen.
In het Midden-Oosten valideren SASO/ESMA/GCC-goedkeuringen het systeem voor implementatie in de Golfregio, terwijl de 55°C koelcapaciteit en ShieldBox IP55 zandafdichtingsbescherming dienen voor het extreme klimaat van het Arabische schiereiland.
Latijns-Amerikaanse projecten profiteren van de speciaal gebouwde 220V/60Hz-configuratie, waardoor spanningsconversie overbodig is en betrouwbare tropische prestaties worden gegarandeerd.
Zuidoost-Aziatische installaties maken gebruik van tropische moessonaanduidingen, Gold Fin kustcoating en HyperLink's langeafstandscommunicatie voor grote gemengde complexen.
In heel Afrika en Europa pakt ShieldBox-duurzaamheid diverse klimaatuitdagingen aan, voldoet CE-markering aan de Europese conformiteitseisen en sluit het systeem aan bij LEED/BREEAM-energiedoelstellingen.
Certificeringen: CE • IP55 • SASO • ESMA • GCC Standaard • UL Anti-corrosie • LEED Ready • BREEAM Ready • TÜV SÜD • ISO 9001/14001/45001
Technische Specificaties
| Capaciteitsbereik |
8-30 PK (enkel); 32-90 PK (combinatie) |
| Systeemtype |
Top-discharge alleen-koel VRF |
| Besturingssysteem |
META 2.0 drievoudige variabele intelligente besturing |
| Communicatie |
HyperLink elke topologie, tot 2.000 m |
| Bescherming |
ShieldBox IP55 volledig gesloten |
| Koelbereik |
-15°C tot 55°C omgeving |
| Max. Leidinglengte |
1.100 m |
| Max. Hoogteverschil |
110 m |
| Energie-efficiëntiewinst |
28%+ jaarlijkse verbetering t.o.v. conventioneel |
| Stand-by Vermogen |
3,5W ultra-laag |
| Sensoren |
SuperSense 17 + virtuele sensor back-up |
| Redundantie |
Vervoudigd (unit, compressor, ventilator, sensor) |
| Binnenunits |
12 types, 100+ modellen |
| Voeding (Standaard) |
380-415V/3Ph/50(60)Hz |
| Voeding (LATAM) |
220V/3Ph/60Hz |
Beschikbare Binnenunits
- Eénrichtingscassette
- Twee-richtingscassette
- Compacte Vierwegcassette
- Vierwegcassette
- Boogkanaal
- Middelgroot Statisch Kanaal
- Hoog Statisch Kanaal
- Wandmodel
- Vloermodel
- Plafond & Vloer
